Wymiennik ciepła stojący (200 litrów)
- Wybierz interesujące cię zmienne aby zobaczyć finalną cenę skonfigurowanego wymiennika.

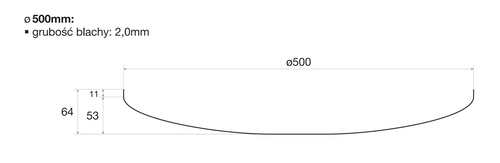

- * Przy wyborze dennicy o średnicy 630mm - możliwa tylko wysyłka na palecie
Model wymiennika stojący o średnicy zewnętrznej 460 mm / 610 mm z wężownicą wychodzącą z boku wykonany ze stali nierdzewnej gatunek 304. Wyprodukowany z myślą o tych klientach, którzy mają ograniczoną wysokość pomieszczenia (niewysokie pomieszczenie, na którego ścianach wisi już dojarka, bojler itp.). Wężownica wymiennika wykonana z rury nierdzewnej gatunek 304 wyżarzanej bezszwowej o większej wytrzymałości na ciśnienie. Odzysk w zależności od pojemności posiada trzy (pojemność od 160 do 320 litrów) bądź cztery (pojemność od 400 do 600 litrów) wkręcane nogi dzięki którym w łatwy sposób można go wypoziomować. Izolację wymiennika stanowi pianka polietylenowa o grubości 25 mm i 50 mm na nią założony jest zmywalny pokrowiec ze skaji.
Dostępne kolory skaji do wyboru:
- niebieski
- zielony
- czerwony
Odzysk wyposażony jest w termometr analogowy.
Opcjami dodatkowymi są:
- zawór bezpieczeństwa ze zwrotnym w jednym (cena brutto: 22,14zł),
- otwór na grzałkę 1 ½” (cena brutto: 182,04zł)
- grzałka elektryczna wykonana ze stali nierdzewnej z termostatem (patrz: podstrona grzałki),
- otwór czystkowy (cena brutto: 182,04zł),
- zmiana średnicy wężownicy (cena brutto zależna od średnicy)
- wymiennik wykonany ze stali nierdzewnej gatunek 316 (dopłata do ceny wymiennika brutto: 1 082,4zł),
- dopłata za wymiennik leżący do pojemności od 60 do 400 litrów (cena brutto: 362,85zł)
- podwójna blacha w części tylnej - dla pojemności 250-320 litrów (cena brutto: 605,16zł)
Model ten dostępny w litrażach od 160 do 600 litrów.
Tabela parametrów technicznych modelu wisząco – stojącego:
| Model | D-160 | H-200 | D-200 | D-250 | D-320 | D-400 | D-500 | D-600 |
| Pojemność | 160 | 200 | 200 | 250 | 320 | 400 | 500 | 600 |
| Max ciśnienie robocze wymiennika [bar] | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Max dopuszczalna temperatura wody [ºC] | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Średnica wężownicy [mm] | 16×1,5 | 16x1,5 | 16×1,5 | 16×1,5 | 16×1,5 | 22x1,5 | 22x1,5 | 22x1,5 |
| Długość wężownicy [mb] | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Powierzchnia grzewcza wężownicy [m²] | 0,30 | - | 0,30 | 0,30 | 0,30 | 0,41 | 0,41 | 0,41 |
| Max. ciśnienie robocze wężownicy przy temperaturze 100 ºC [bar] | 213,8 | 213,8 | 213,8 | 213,8 | 155,5 | 155,5 | 155,5 | 155,5 |
| Max temperatura pracy wężownicy [ºC] | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Rodzaj izolacji | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa | Pianka polietylenowa |
| Grubość izolacji [mm] | 25 | 25 | 25 | 25 | 25 | 50 | 50 | 50 |
| Gęstość izolacji [kg/m³; +/-10%] | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Absorpcja wody izolacji | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
Tabela wymiarów wymienników ciepła:
| Model | D-160 | H-200 | D-200 | D-250 | D-320 | D-400 | D-500 | D-600 |
| Średnica zewnętrzna wymiennika [mm] | 610 | 460 | 610 | 610 | 610 | 610 | 610 | 610 |
| A [mm] | 850 | 1710 | 980 | 1180 | 1480 | 1810 | 2210 | 2600 |
| B [mm] | 430 | - | 820 | 950 | 1170 | 1460 | 1530 | 17330 |
| C [mm] | 230 | - | 240 | 250 | 400 | 460 | 530 | 630 |
| Podłączenie wody zimnej i zaworu bezpieczeństwa ze zaworem zwrotnym | 1/2” | 1/2” | 1/2” | 1/2” | 1/2” | 1" | 1" | 1" |
| Wyjście ciepłej wody | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1/2″ | 1" | 1" | 1" |
| Ilość nóg | 3 | - | 3 | 3 | 3 | 4 | 4 | 4 |
| Waga wymiennika [kg] | 32 | 36 | 35 | 38 | 45 | 60 | 72 | 84 |
