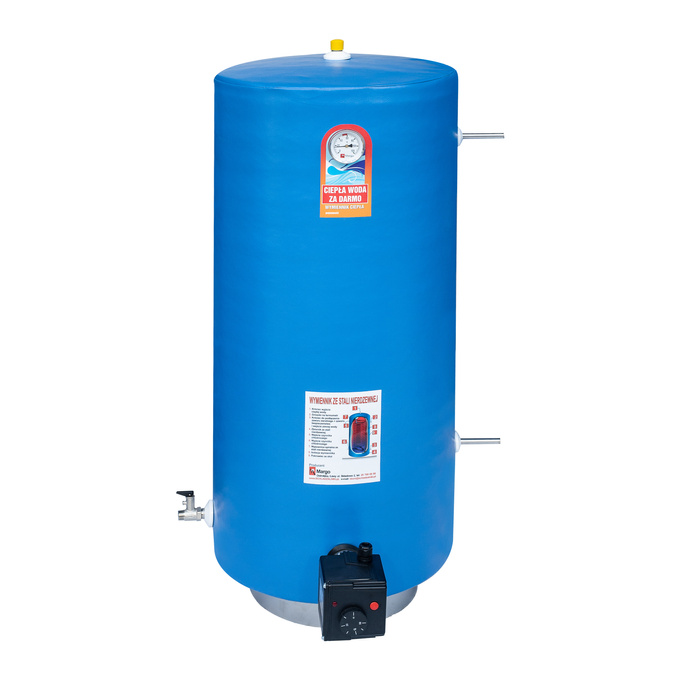

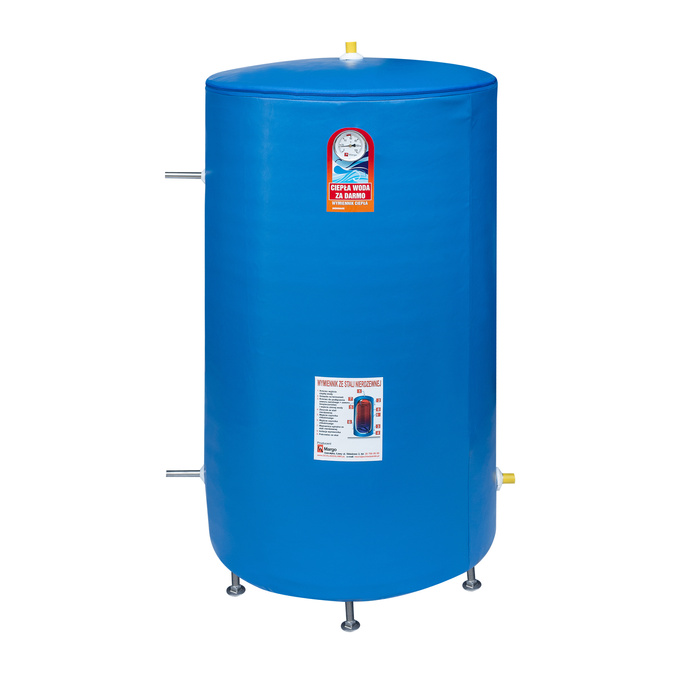

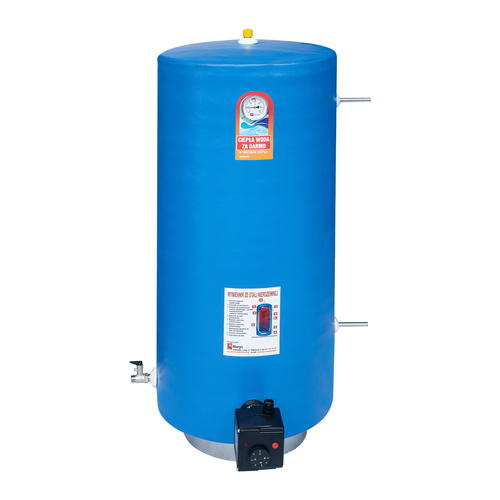

Wymiennik ciepła stojący (320 litrów)

Wymiennik ciepła stojący (320 litrów)

  • Wybierz interesujące cię zmienne aby zobaczyć finalną cenę skonfigurowanego wymiennika.
Montaż wężownicy
Kolor obicia:
Zmiana średnicy wężownicy.
Zawór bezpieczeństwa ze zwrotnym w jednym
Otwór na grzałkę 1 1/2”
Otwór czystkowy
Wykonanie ze stali nierdzewnej (gatunek 316)
Dodatkowe uwagi
7 258,00 zł
/ szt. brutto
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Marka
Parametry techniczne:
Max ciśnienie robocze wymiennika [bar]
6
Max dopuszczalna temperatura wody [ºC]
90
Średnica wężownicy [mm]
16x1,5
Długość wężownicy w [mb]
6
Powierzchnia grzewcza wężownicy [m²]
0,30
Max. ciśnienie robocze wężownicy przy temperaturze 100 ºC [bar]
155,5
Max temperatura pracy wężownicy [ºC]
100
Rodzaj izolacji
Pianka polietylenowa
Grubość izolacji [mm]
25
Gęstość izolacji [kg/m³; +/-10%]
28
Absorpcja wody izolacji
≤3%
Wymiary wymiennika

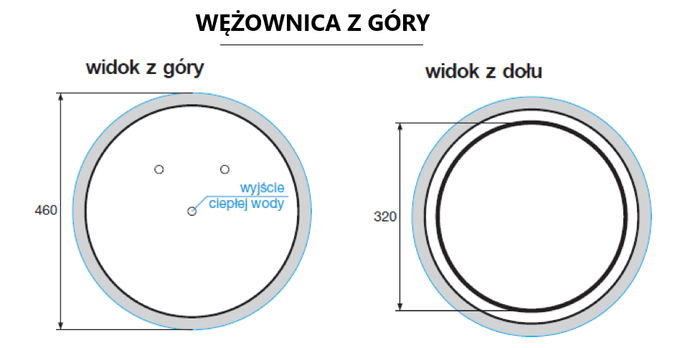

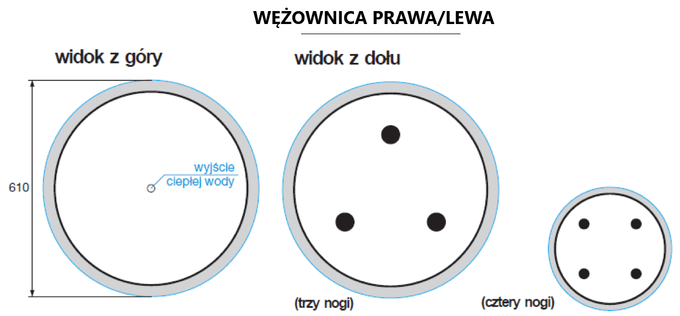

Średnica zewnętrzna wymiennika [mm]
610

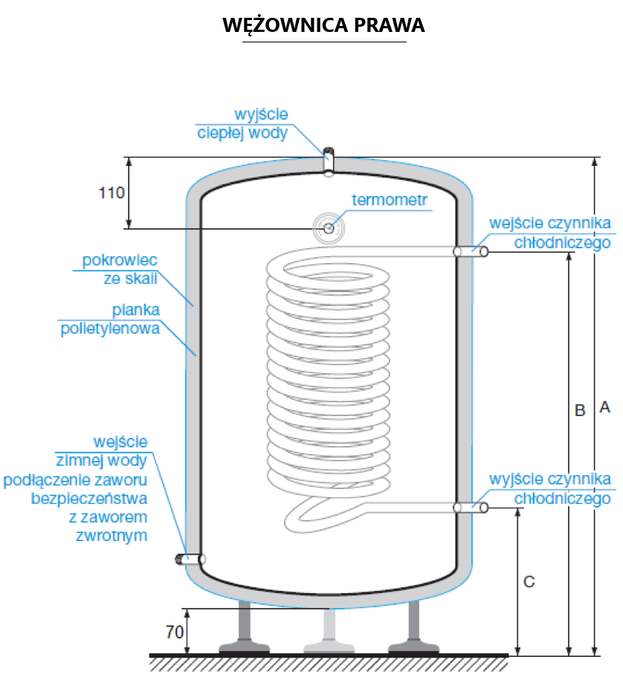

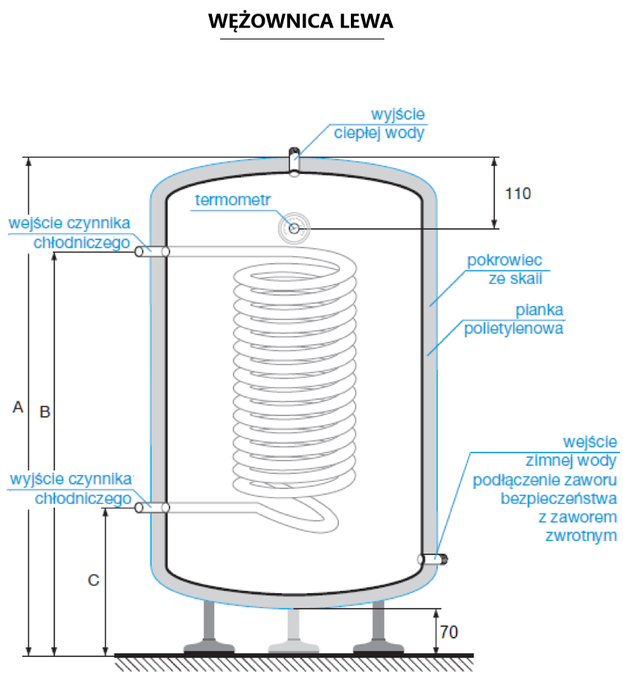

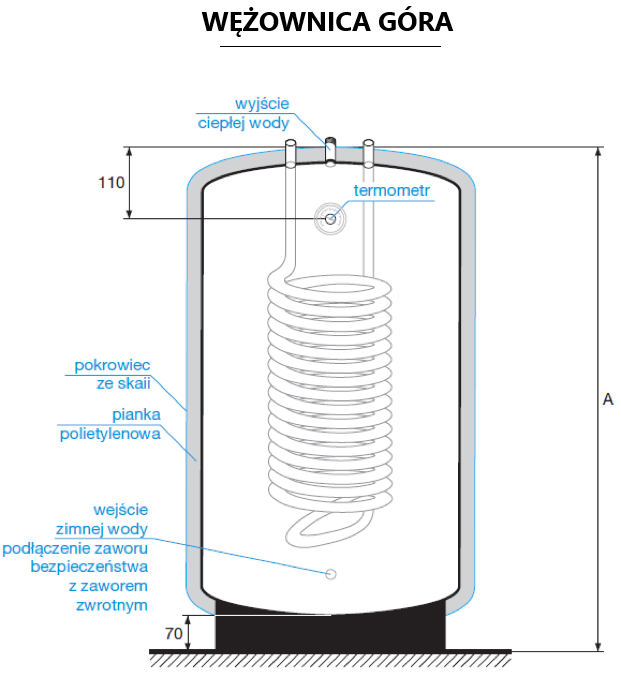

A [mm] - (patrz zdjęcie wymiarowe)
1480 mm
B [mm] - (patrz zdjęcie wymiarowe)
1170 mm
C [mm] - (patrz zdjęcie wymiarowe)
400 mm
Podłączenie wody zimnej i zaworu bezpieczeństwa ze zaworem zwrotnym
1/2”
Wyjście ciepłej wody
1/2″
Ilość nóg
3
Waga wymiennika [kg]
45 kg
Kolor obicia:
Niebieski
Zielony
Czerwony

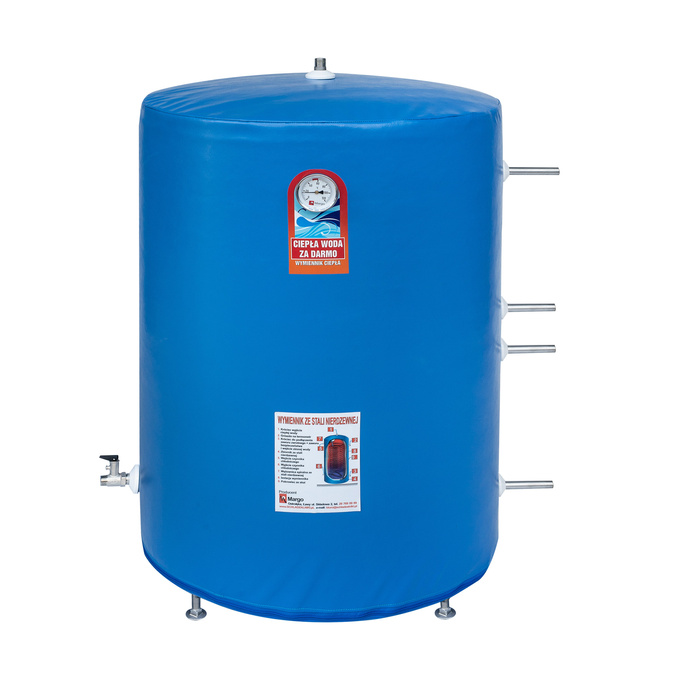

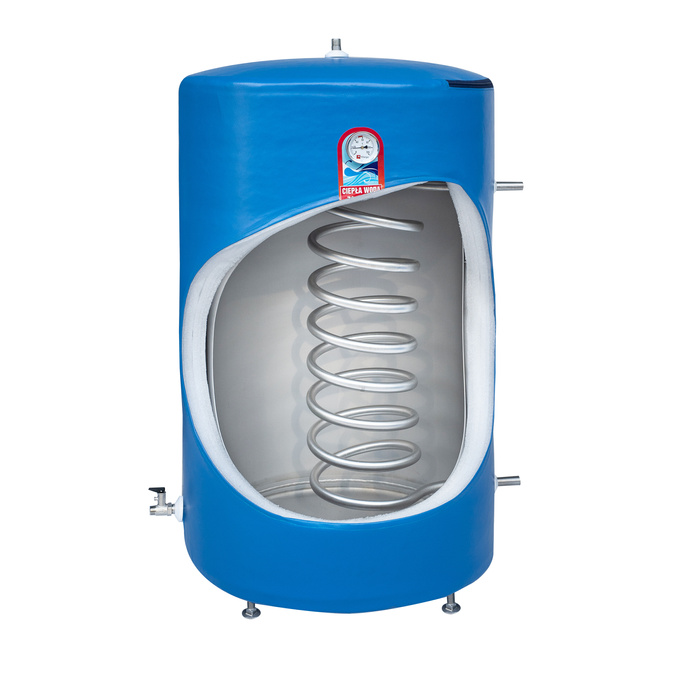

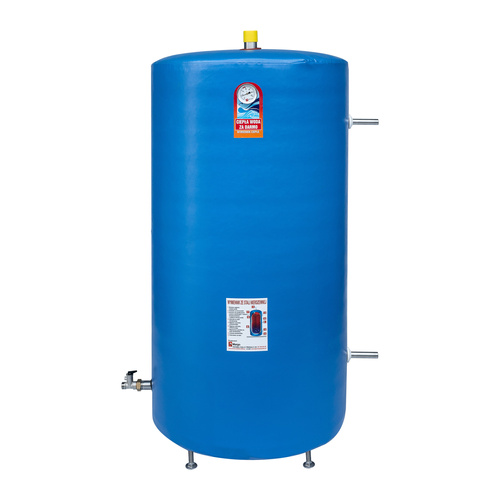

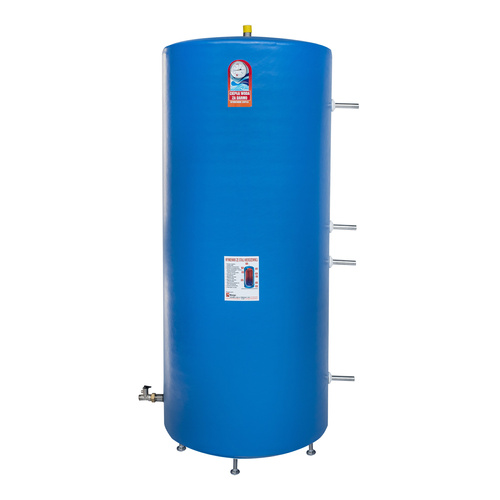

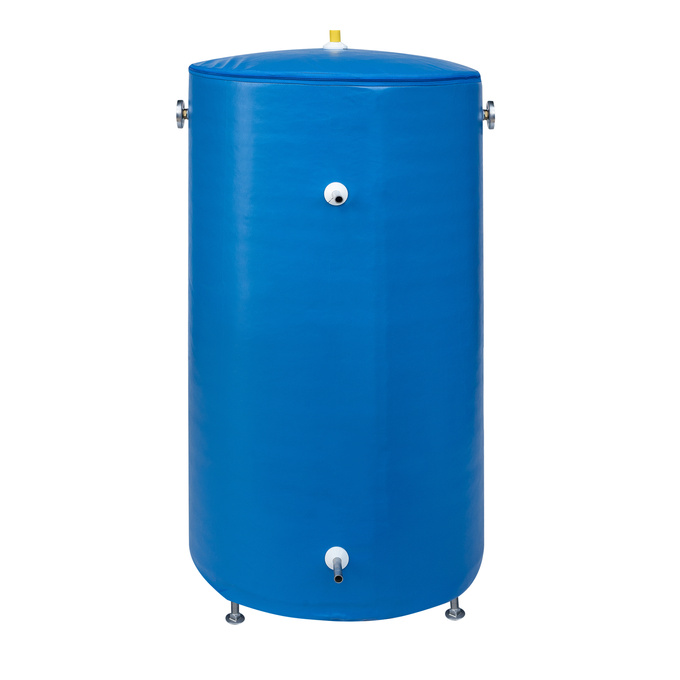

Model wymiennika stojący z wężownicą wychodzącą z boku bądź góry, wykonany ze stali nierdzewnej gatunek 304. Wyprodukowany z myślą o tych klientach, którzy mają ograniczoną wysokość pomieszczenia (niewysokie pomieszczenie, na którego ścianach wisi już dojarka, bojler itp.). Wężownica wymiennika wykonana z rury nierdzewnej gatunek 304 wyżarzanej bezszwowej o większej wytrzymałości na ciśnienie. Odzysk w zależności od pojemności posiada trzy (pojemność od 160 do 320 litrów) bądź cztery (pojemność od 400 do 600 litrów) wkręcane nogi dzięki którym w łatwy sposób można go wypoziomować. Izolację wymiennika stanowi pianka polietylenowa o grubości 25 mm i 50 mm na nią założony jest zmywalny pokrowiec ze skaji.

Dostępne kolory skaji do wyboru:

  • niebieski
  • zielony
  • czerwony

Odzysk wyposażony jest w termometr analogowy.



Opcjami dodatkowymi są:

  • zawór bezpieczeństwa ze zwrotnym w jednym (cena brutto: 22,14zł),
  • otwór na grzałkę 1 ½” (cena brutto: 182,04zł)
  • grzałka elektryczna wykonana ze stali nierdzewnej z termostatem (patrz: podstrona grzałki),
  • otwór czystkowy (cena brutto: 182,04zł),
  • zmiana średnicy wężownicy (cena brutto zależna od średnicy)
  • wymiennik wykonany ze stali nierdzewnej gatunek 316 (dopłata do ceny wymiennika brutto: 1 082,4zł),
  • dopłata za wymiennik leżący do pojemności od 60 do 400 litrów (cena brutto: 362,85zł)
  • podwójna blacha w części tylnej - dla pojemności 250-320 litrów (cena brutto: 605,16zł)

Model ten dostępny w litrażach od 160 do 600 litrów.



Tabela parametrów technicznych modelu wisząco – stojącego:

Model D-160 H-200 D-200 D-250 D-320 D-400 D-500 D-600
Pojemność 160 200 200 250 320 400 500 600
Max ciśnienie robocze wymiennika [bar] 6 6 6 6 6 6 6 6
Max dopuszczalna temperatura wody [ºC] 90 90 90 90 90 90 90 90
Średnica wężownicy [mm] 16×1,5 16x1,5 16×1,5 16×1,5 16×1,5 22x1,5 22x1,5 22x1,5
Długość wężownicy [mb] 6 6 6 6 6 6 6 6
Powierzchnia grzewcza wężownicy [m²] 0,30 - 0,30 0,30 0,30 0,41 0,41 0,41
Max. ciśnienie robocze wężownicy przy temperaturze 100 ºC [bar] 213,8 213,8 213,8 213,8 155,5 155,5 155,5 155,5
Max temperatura pracy wężownicy [ºC] 100 100 100 100 100 100 100 100
Rodzaj izolacji Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa Pianka polietylenowa
Grubość izolacji [mm] 25 25 25 25 25 50 50 50
Gęstość izolacji [kg/m³; +/-10%] 28 28 28 28 28 28 28 28
Absorpcja wody izolacji ≤3% ≤3% ≤3% ≤3% ≤3% ≤3% ≤3% ≤3%



Tabela wymiarów wymienników ciepła:

Model D-160 H-200 D-200 D-250 D-320 D-400 D-500 D-600
Średnica zewnętrzna wymiennika [mm] 610 460 610 610 610 610 610 610
A [mm] 850 1710 980 1180 1480 1810 2210 2600
B [mm] 430 - 820 950 1170 1460 1530 17330
C [mm] 230 - 240 250 400 460 530 630
Podłączenie wody zimnej i zaworu bezpieczeństwa ze zaworem zwrotnym 1/2” 1/2” 1/2” 1/2” 1/2” 1" 1" 1"
Wyjście ciepłej wody 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1" 1" 1"
Ilość nóg 3 - 3 3 3 4 4 4
Waga wymiennika [kg] 32 36 35 38 45 60 72 84
